Evebi Export

Doorbit ermöglich den Export der meisten in doorbit erhobenen und automatisch ermittelten Daten zu Evebi, einem Produkt von Envysis. Diese Seite erklärt den Exportvorgang und die wichtigsten Konzepte.

Export durchführen

Um das Gebäude in Evebi zu exportieren:

Zum doorbit Studio navigieren
Oben recht den Menüpunkt “Export” anklicken
Evebi-Export auswählen
Die erzeugte Datei hat die Endung .evex und kann direkt in Evebi geöffnet werden

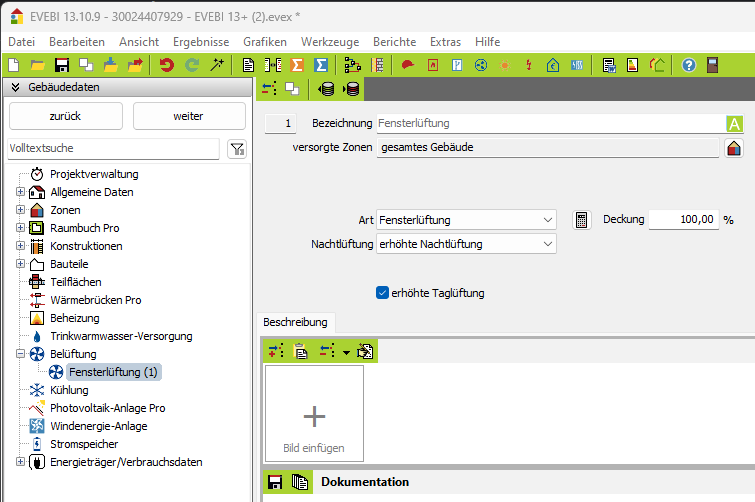

Im Export enthaltene Daten

Grundsätzlich ist Doorbit bestrebt, möglichst viele der in Doorbit erhobenen Daten zu Evebi zu exportieren. Aktuell werden folgende Gebäudeinformationen exportiert.

Allgemeine Daten:

Projekttitel
Cover Foto und Gebäudefotos werden unter “Allgemeine Daten” in Evebi angezeigt
Fotos von Schwachstellen werden im ISFP unter “Zustand” angezeigt
Die Objekt- und Kundenadresse entspricht der Projektadresse in doorbit
Die Planeradresse inkl. Firmenlogo (entspricht den Daten, die im doorbit-Profil hinterlegt sind)
Angabe zur Dichtheit des Gebäudes (diese Angabe kann im Workflow Geschossdetails vorgenommen werden)
Baujahr wie im U-Wert Assistenten ausgewählt
Gebäudeposition (freistehend, einseitig/zweiseitig angebaut)
Lage (innerorts, außerorts)

Technische Daten:

Komplette Gebäudestruktur inkl. “Wohnen”-Zone, Räume (auch Raumbuch Pro), Konstruktionen, Bauteilen und Teilflächen mit Netto und Bruttogrößen
Raumhöhen, Stockwerkshöhen, NGF, BGF aller Räume
Offsets für jedes Bauteil
Maße von Öffnungen inkl. Brüstungshöhen bei Fenstern
Wärmeübergänge für Wände, Fenster und Decken/Böden

So erzeugt doorbit Konstruktionen, Bauteile und Teilflächen

Hierarchie der Bauteile

Evebi verwendet drei Hauptkategorien, die aufeinander aufbauen:

Konstruktion (oberste Ebene)
Bauteil (mittlere Ebene)
Teilfläche (unterste Ebene)

Wichtige Regeln:

Jede Teilfläche (gelb) ist einem Bauteil (orange) zugewiesen. Mehrere Teilflächen können zu einem Bauteil gehören.
Jedes Bauteil hat genau eine Konstruktion.
Mehrere Bauteile können dieselbe Konstruktion haben.

Diese Gesetzmäßigkeiten hält doorbit beim Evebi Export ein.

Konstruktionen

Doorbit erstellt Konstruktionen automatisch basierend auf:

Für Wände

Außenwand / Innenwand
Wandstärke
U-Wert

Für Türen, Fenster und Öffnungen

In Außenwand / In Innenwand
U-Wert
Länge & Höhe des Bauteils

Für Böden und Decken

U-Wert

Alternativ kann dieses Verhalten durch die manuelle “Konstruktionauswahl” im doorbit Studio im Bedarfsfall am Bauteil ergänzt werden.

Konstruktionsauswahl in doorbit Studio

Standardmäßig erzeugt doorbit pro unterschiedlichem U-Wert eine neue Konstruktion in Evebi. Es gibt Fälle, in denen eine spezielle Wand eine eigene Konstruktion benötigt, z. B. weil genau eine Wand im Gebäude nachträglich gedämmt wurde. Um für diese Wand eine eigene Konstruktion zu erzeugen, kann entweder direkt der U-Wert an dieser Wand gepflegt oder stattdessen direkt eine eigene Konstruktion für diese Wand ausgewählt werden. Hierfür kann der Wand (oder mehreren Wänden) eine beliebige Konstruktion wie folgt zugeordnet werden.

Um dieser speziellen Wand eine eigene Konstruktion geben zu können, muss eine selbstgewählte Konstruktionsgruppe zwischen A und G gewählt werden. Sodann wird für diese Wand eine eigene Konstruktion und ein neues Bauteil erstellt, welches die neue Konstruktion zugewiesen bekommt.

Teilflächen und Bauteile

Jede Wand, die mit einer anderen Wand verbunden ist, ist eine Teilfläche in Evebi. Teilflächen entstehen automatisch an Wandverbindungen (Flächen die zwischen zwei Verbindungspunkten liegen) wie das untere Beispiel illustriert:

Doorbit gruppiert Teilflächen zu Bauteilen nach folgenden Kriterien zusammen:

Für Wände

Stockwerk
Innenwand/Außenwand
Befindet sich in Beheizt/Unbeheizter Zone
Himmelsrichtung (N, O, S, W + NO, SO, SW, NW)
U-Wert
Wandstärke
Ermittelter Wärmeübergang (was ist das?)

Für Türen, Fenster und Öffnungen

Stockwerk
Innenwand/Außenwand
Befindet sich in Beheizt/Unbeheizter Zone
Himmelsrichtung (N, O, S, W + NO, SO, SW, NW)
U-Wert
Länge & Breite
Ermittelter Wärmeübergang (was ist das?)

Für Böden und Decken

Stockwerk
Befindet sich in Beheizt/Unbeheizter Zone
U-Wert
Ermittelter Wärmeübergang (was ist das?)

💡Zur Erstellung eines eigenen, neuen Bauteils von z. B. einer ganz bestimmten Wand, kann die Funktion Konstruktionsauswahl verwendet werden. Da jedem Bauteil eine Konstruktion zugewiesen ist, erzeugt eine neue Konstruktion auch automatisch ein neues Bauteil.

Ermittlung der Wärmeübergänge

In Evebi werden an Bauteilen die Wärmeübergänge über die Auswahl “grenzt an” gepflegt:

Doorbit nimmt die Bestimmung der Wärmeübergänge automatisch wie folgt vor.

💡 Wichtig: Für eine optimale Berechnung sind folgende Angaben entscheidend:

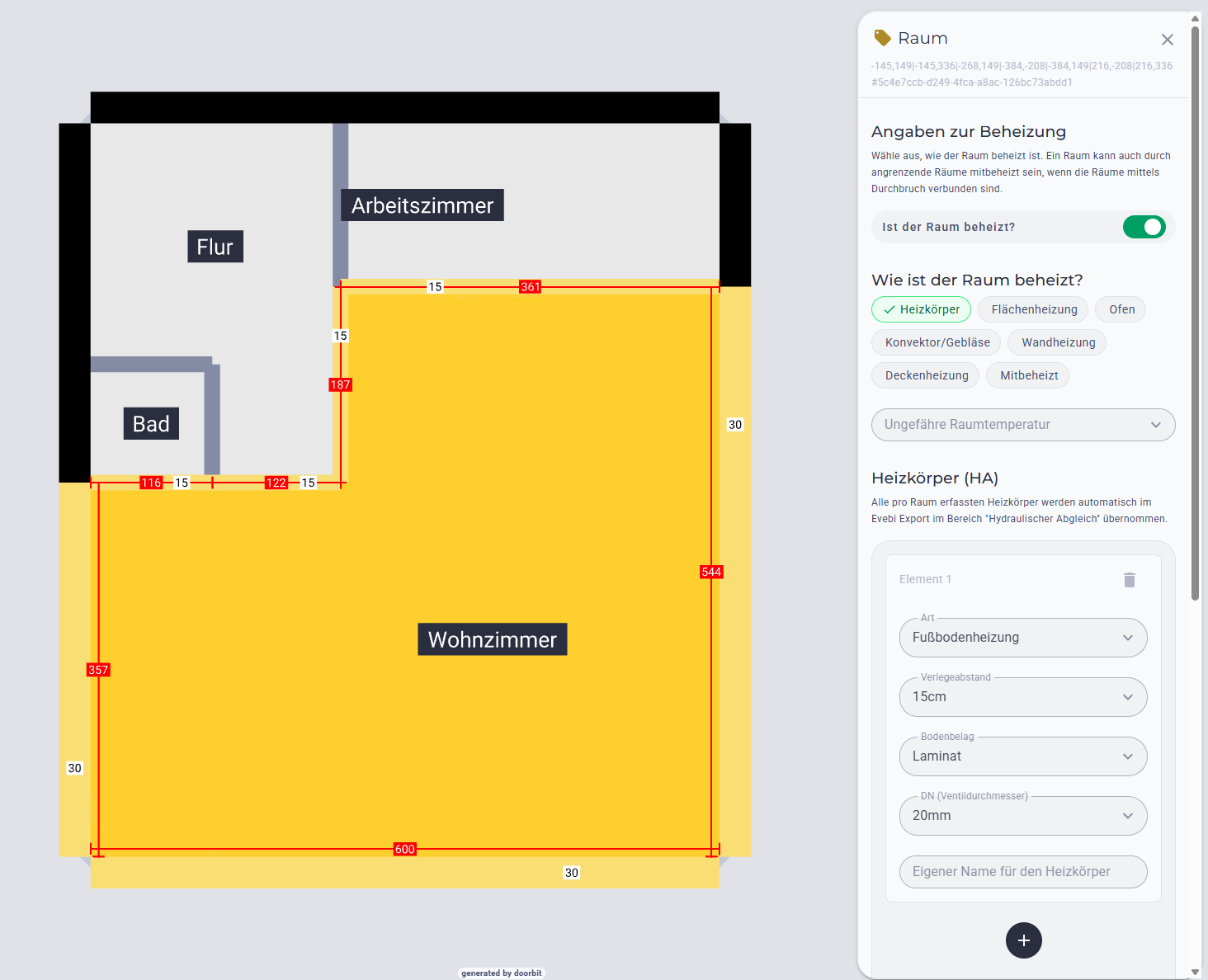

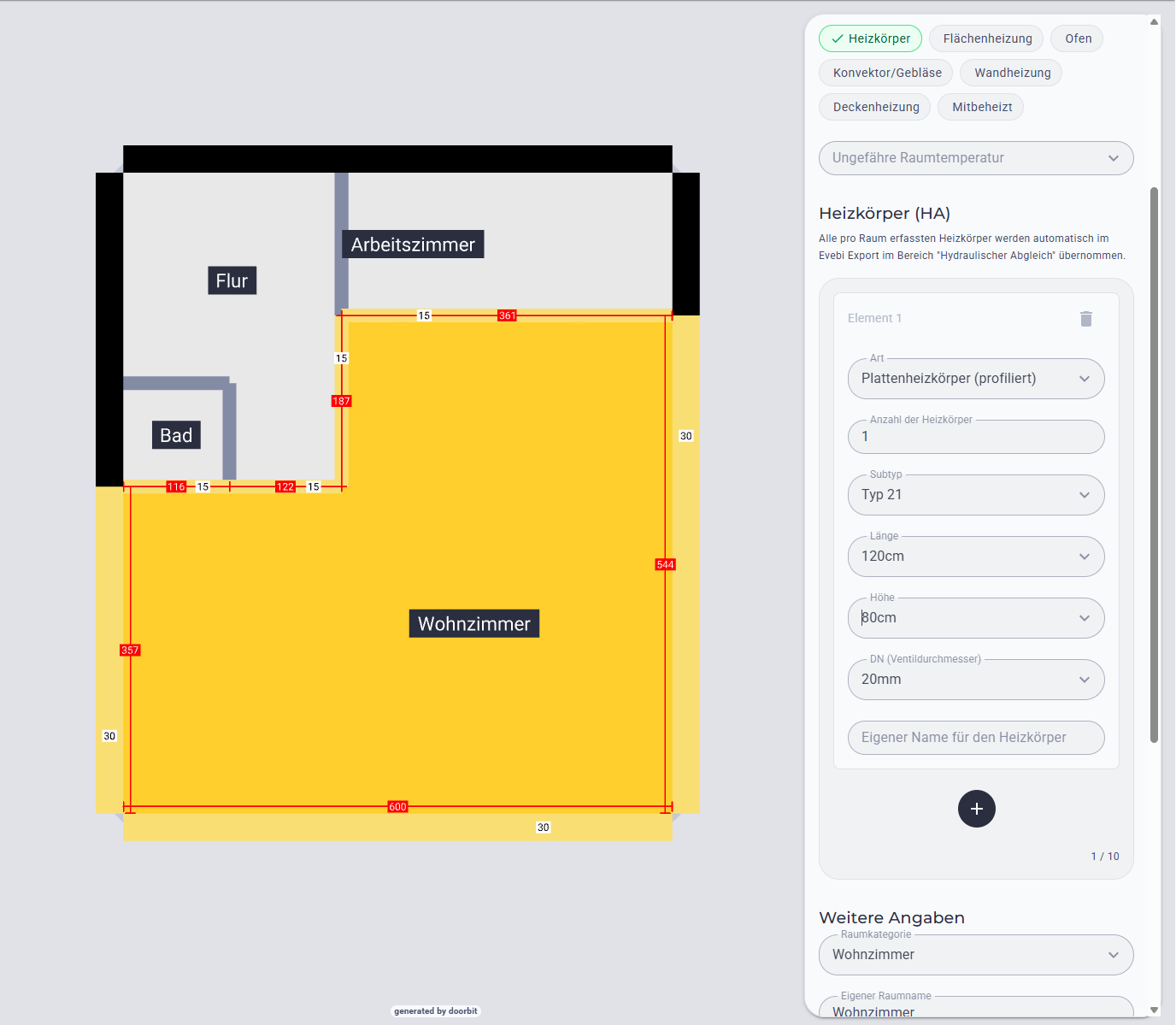

Ist der Raum beheizt oder nicht und mit welcher Raumtemperatur (20°, 24° oder 15°)
Stockswerksart (Vollgeschoss, Kellergeschoss, Dachgeschoss)
Pflege von Zwischenwänden bei Reihenhäusern
Baujahr zur Ermittlung, ob Perimeterdämmung vorhanden ist ja/nein

Die Ermittlung unterstützt eine Vielzahl von Fällen sowohl für Wände, als auch für Bodenplatten.

Beispiel:

Durch die dunkle Färbung erkennbar: Es handelt sich um ein Kellergeschoss.

Schwarze Wände. Wärmeübergang ist “Kellerwand gegen Erdreich”. (Bei Vollgeschoss: Außenluft)
Innenwand zwischen Hobbyraum und Garage. Wärmeübergang ist von beheizt zu unbeheizt. In Evebi lautet die Bezeichnung “Wand zu unbeheiztem Keller”.

Fälle, die doorbit unterscheidet:

Für Wände

Kelleraußenwand gegen Erdreich
Außenwand gegen Luft
Zwischenwände gelten als “Beheizt zu Beheizt”
Innenwand zu unbeheiztem Keller mit und ohne Perimeterdämmung
Innenwand zu unbeheiztem Raum
Innenwand zu niedrig beheiztem Raum
Innenwand zu beheiztem Raum (Beheizt zu Beheizt)

Für Böden

Kellerfußboden zu Erdreich
Beheizter Keller unter EG Bodenplattensegment
Unbeheizter Keller unter EG (mit/ohne Perimeterdämmung)
Bodenplatte zu Erdreich (ohne Keller)
Bodenplatte gegen beheiztem Raum (Beheizt zu Beheizt)

Spezialfall “Wand zu unbeheiztem Keller”

Bei Gebäuden ab Baujahr 1995 geht doorbit automatisch von einer vorhandenen Perimeterdämmung aus.
